Utiliser les diagrammes d'architecture informatique
*Pour plus de détails sur l'utilisation des diagrammes, voir Diagrammes.
Avec Hopex IT Architecture, un objet applicatif peut être décrit par différents diagrammes. Chaque type de diagramme présente un aspect spécifique de l'objet : architecture interne, architecture de déploiement, flux échangés à l'intérieur de l'objet et flux échangés à l'extérieur en fonction des contextes d'utilisation de l'objet. En fonction de l'objet décrit, chacune de ces représentations est associée à type de diagramme.
• les flux de données externes sont représentés dans un diagramme d'environnement. Ce type de diagramme contient l'objet applicatif concerné et les flux applicatifs échangés avec des partenaires (autres systèmes applicatifs, applications, dépôts de données, acteurs ou types de postes).
• l'architecture interne est décrite par un diagramme de structure qui présente les composants de l'objet et leurs échanges. Un diagramme de structure peut être construit pour une application, un environnement d'application, un système applicatif, un environnement de système applicatif, un système applicatif logique, un service applicatif ou un microservice.
• L'architecture de déploiement est décrite par un diagramme qui présente les modules de déploiement d'une application, les microservices et les modules de déploiement des données utilisés ainsi que les techniques de communication nécessaires.
• Les flux de données internes sont représentés dans un diagramme de scénario de flux qui décrit les messages échangés entre les composants de l'objet. Avec Hopex IT Architecture, deux types de diagramme de scénario de flux sont proposés :
• les diagrammes de scénario de flux qui décrivent les flux échangés dans différents scénario d'utilisation de l'objet décrit.
• les diagrammes de scénario de séquences de flux qui décrivent la chronologie des flux échangés dans différents scénarios d'utilisation de l'objet décrit.
*Pour visualiser les diagrammes de scénario de séquence de flux, ouvrez la fenêtre des Options et vérifiez que IT Architecture > Activer les diagrammes de scénario de séquence de flux est activée.

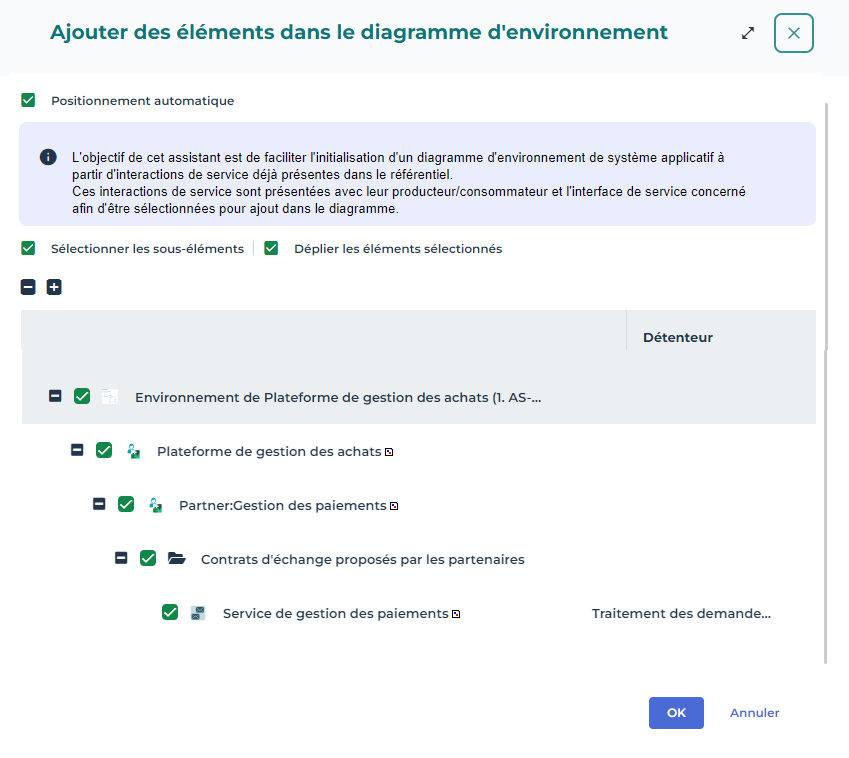

• Les interactions externes sont représentés dans un diagramme de scénario de flux qui décrit les interactions de service externes d'un objet applicatif dans un environnement donné. Ce diagramme contient l'objet décrit et ses interactions de service avec des partenaires (autres systèmes).


Représentation
Liste des diagrammes concernés
Architecture interne
• Diagramme de structure d'application
• Architecture
• Diagramme de structure de système applicatif
• Diagramme de structure de service applicatif
• Diagramme de structure de microservice
• Diagramme de structure de système applicatif
• Diagramme de structure d'application logique
• Diagramme de structure de système applicatif logique
• Diagramme de module de déploiement d'une application
• Diagramme d'assemblage de ressources
• Diagramme d'architecture d'un matériel
• Diagramme d'architecture d'un objet connecté
Flux internes de données
• Diagramme de scénario de flux d'application
• Diagramme de scénario de flux de système applicatif
• Diagramme de scénario de flux de service applicatif
• Diagramme de scénario de flux de microservice
• Diagramme de scénario de flux de système applicatif logique
• Diagramme de scénario de séquence d'application (UML)
• Diagramme de scénario de séquence de flux de système applicatif (UML)
Flux externes de données
• Diagramme de scénario de flux d'environnement d'application
• Diagramme de scénario de flux d'environnement de système applicatif
• Diagramme de scénario de flux d'environnement de système applicatif logique
• Diagramme de scénario de séquence d'environnement d'application (UML)
• Diagramme de scénario de séquence de flux de système applicatif (UML)
Interactions externes
• Diagramme d'environnement d'application
• Diagramme d'environnement de système applicatif
• Diagramme d'environnement de système applicatif logique
• Diagramme d'environnement d'architecture de ressource
Architecture de déploiement
• Diagramme d'architecture de déploiement d'une application
• Diagramme d'architecture de déploiement d'un système applicatif
• Diagramme d'architecture de déploiement d'un microservice


Créer un diagramme de structure
Pour créer un diagramme de structure de système applicatif, par exemple :
1. Ouvrez la page Diagrammes du système applicatif qui vous intéresse et cliquez sur le bouton Créer un diagramme.
2. Dans la fenêtre de choix, sélectionnez l'un des types de Diagramme Structuré > Architecture interne.
Le diagramme s'ouvre dans la zone d'édition. Vous êtes dans l'éditeur graphique de Hopex. Le cadre de l'objet décrit apparaît dans le diagramme.
Créer un diagramme ArchiMate@ avec Hopex IT Architecture
Le produit Hopex for the ArchiMate® Framework offre la possibilité d'utiliser l'ensemble des concepts standards définis par l'Open Group pour ArchiMate®. Afin de gérer une compatibilité et une continuité des modèles, les concepts ArchiMate® sont mis en correspondance avec les briques dédiées à l'Architecture d'Entreprise disponibles dans de Hopex.
Vous pouvez ainsi associer à une application, par exemple, un diagramme basé sur le formalisme ArchiMate.
*Pour plus de détails, voir Utiliser des diagrammes ArchiMate dans une solution d'Architecture d'Entreprise.
Utiliser la comparaison de diagramme
La comparaison des diagrammes de système applicatif ou d'architecture de déploiement de système applicatif ou d'application permet de comparer différentes versions d'un même objet.
*Pour plus de détails sur l'utilisation générale des facilités de comparaison de diagramme, voir Comparer des diagrammes.
