Décrire les points de service et de requête
Dans une architecture orientée service, les communications s'appuient sur des points d'accès :
• points de service
Un point de service est un point d'échange par lequel un agent offre un service à des clients potentiels.
• points de requête
Un point de requête est un point d'échange par lequel un agent requiert un service à des fournisseurs potentiels.
Les points de service
Un système applicatif, par exemple, est créé pour assurer un ou plusieurs services. Ces services sont représentés par des points de service.
Un point de service est un point d'échange par lequel un agent offre un service à des clients potentiels.
Le service est demandé selon des modalités précises définies par une interface de service affectée au point de service.
Une interface de service est un modèle de contrat entre des entités (organisationnelles, IT, etc.). Ce contrat est décrit par les opérations déclenchables au travers de messages échangés entre deux rôles (par exemple acheteur et vendeur).
Les composants activés pour assurer un service sont liés au point de service par des interactions de service. S'il est nécessaire d'activer plusieurs composants, vous devez créer plusieurs interactions de service entre le point de service et les composants du système.
Dans l'exemple présenté ici, le service applicatif de “Gestion des clients” est activé par l'interaction de service “Demande d'information”.
Les points de requête
Un
point de requête
permet de représenter l'utilisation d'un service externe à l'entité décrite.
Un point de requête est un point d'échange par lequel un agent requiert un service à des fournisseurs potentiels.
Le service est demandé selon des modalités précises définies par une Interface de service affectée au point de requête.
Une interface de service est un modèle de contrat entre des entités (organisationnelles, IT, etc.). Ce contrat est décrit par les opérations déclenchables au travers de messages échangés entre deux rôles (par exemple acheteur et vendeur).
Les composants qui émettent une requête sont liés au point de requête par une interaction de service.

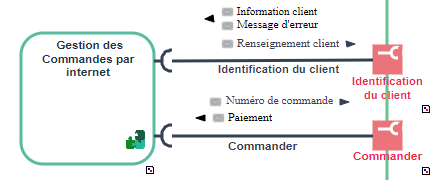

Dans l'exemple, les points de requête représentent les demandes de service effectuées par le service applicatif “Gestion des commandes par internet” pour identifier le client et passer une commande.
Créer un point de service ou un point de requête
Le processus de création d'un point de service ou d'un point de requête est identique.
Un point de requête est un point d'échange par lequel un agent requiert un service à des fournisseurs potentiels.
Un point de service est un point d'échange par lequel un agent offre un service à des clients potentiels.
Pour créer un point de service :
1. Dans la barre d'objets du diagramme, cliquez sur le bouton
Point de service
.
2. Positionnez l'objet sur le bord du cadre de l'objet décrit.
3. Cliquez sur la flèche à droite du champ Interface de service pour définir l'interface de service qui permet l'activation de ce point de service et sélectionnez, par exemple, Relier Interface de service.
4. Sélectionnez l'interface de service à associer à ce point de service et cliquez sur Relier puis Suivant.
Une nouvelle fenêtre s'ouvre pour vous proposer la liste des rôles de l'interface de service pouvant être associés au point de service.
Cette fenêtre n'est pas proposée s'il n'y a qu'un seul rôle candidat à être associé au point de service.
5. Sélectionnez le rôle qui vous intéresse et cliquez sur Ajout.
Le point de service apparaît dans le diagramme.
