Le diagramme de structure d'application
Un diagramme de structure d'application montre graphiquement les composants de premier niveau d'une application, les points d'accès (point de service et de requête) et les connexions entre les composants.

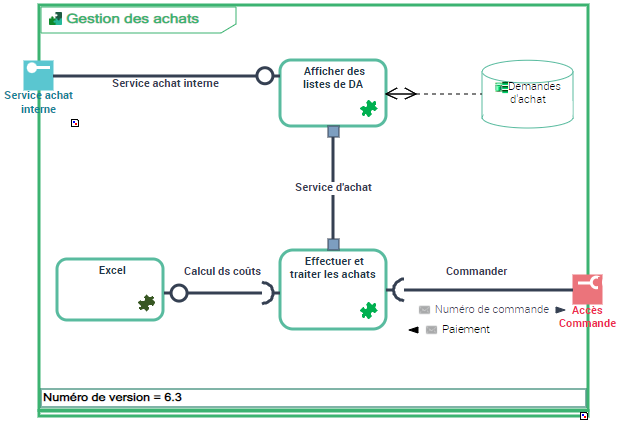

L'application de gestion des achats s'appuie sur deux services applicatifs spécialisés : “Afficher des listes de DA” et “Affecter et traiter DA". Le service applicatif “Affecter et traiter DA" utilise le microservice Excel.
Créer un diagramme de structure d'application
Pour créer un diagramme de structure d'application, par exemple :
1. Sélectionnez l'application qui vous intéresse et cliquez sur Créer diagramme.
2. Dans la fenêtre de choix, sélectionnez Diagramme structuré > Architecture interne.
Le diagramme de structure d'application s'ouvre dans la zone d'édition. Le cadre de l'application décrite apparaît dans le diagramme.
Les composants d'un diagramme de structure d'application
Un diagramme de structure d'application est composé de :
• services applicatifs qui représentent les services applicatifs utilisés et déployés avec l'application.
Dans l'exemple, il s'agit des services “Afficher des listes de DA” et “Affecter et traiter DA".
Un service applicatif est un composant logiciel d'une application, qui ne peut être déployé seul, et qui réalise un sous-ensemble des fonctionnalités de l'application pour des utilisateurs de cette application ou à l'intérieur de cette application (ou d'une autre application). Ceci inclut les programmes batch.
• microservices qui représentent les services utilisés indépendants de l'application.
Dans l'exemple, il s'agit de l'application Excel.
Un microservice est un composant logiciel qui peut se déployer de manière autonome, mais qui ne fournit pas directement un service à l'utilisateur final. Il peut interagir avec d'autres services applicatifs, applications ou systèmes applicatifs.
• points d'accès, de requête et de service.
• interactions de service entre les composants.
Une interaction de service représente un contrat conclu dans un contexte précis entre des entités autonomes à l'intérieur ou à l'extérieur d'une entreprise. Ces entités peuvent être des acteurs, des applications, des activités, des processus de l'entreprise, ou des acteurs externes à l'entreprise. Le contenu de ce contrat est décrit par une interface de service.
• dépôts de données physiques utilisés par l'application.
Ajouter un service applicatif dans un diagramme de structure d'application
Pour décrire qu'une application utilise un service applicatif, vous allez :
1. Dans la barre d'objets du diagramme de structure d'application, cliquez sur le bouton Service applicatif et cliquez dans le cadre de l'application décrite.
Une fenêtre d'ajout vous demande de choisir le Nom d'un service applicatif existant.
2. Sélectionnez un service applicatif existant.
3. Cliquez sur OK.
Le service applicatif apparaît dans le diagramme.
