Les participations
Vous pouvez indiquer quel acteur participe à chacun des différents cas d'utilisation.

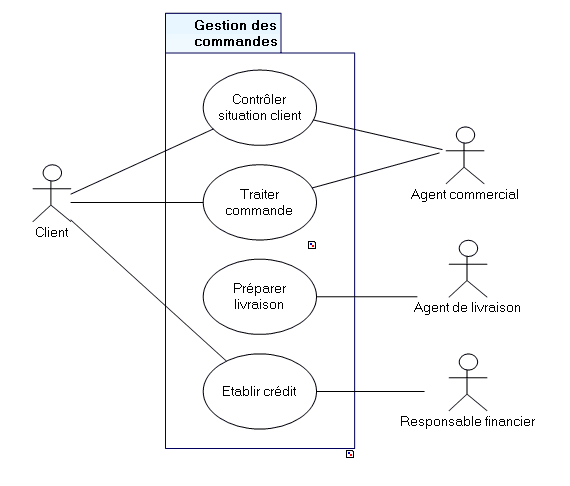

*Une participation indique qu'un acteur joue un rôle dans un cas d'utilisation.
Créer une participation
Pour créer une participation dans le diagramme de cas d'utilisation :
1. Cliquez sur le bouton Participation de la barre d'objets.
2. Cliquez sur l'acteur concerné, et faites glisser la souris jusqu'au cas d'utilisation, avant de relâcher votre pression.
Une fenêtre apparaît.
3. Indiquez le nom de la participation et indiquez si l'acteur en est l'initiateur.
*Il est possible de préciser le début du cas d'utilisation en activant la case à cocher Initiateur dans la fenêtre de propriétés de la participation correspondante. Une flèche apparaît sur le trait représentant la participation.
4. Cliquez sur OK.
Le lien représentant la participation apparaît dans le diagramme.
*Une participation est représentée par un lien mais il s'agit d'un objet, avec des propriétés qui lui sont propres.
*La bobine n'est pas utilisée pour créer des participations. Elle sert à créer certains types de liens comme ceux entre Paquetage et les autres objets.
*En cas d'erreur, vous pouvez supprimer un objet en cliquant avec le bouton droit sur cet objet, et en sélectionnant la commande Supprimer dans le menu contextuel. Vous pouvez de même supprimer un lien en cliquant avec le bouton droit sur le lien, et en sélectionnant la commande Supprimer ou Délier dans le menu contextuel du lien.
Multiplicités d'une participation
Sur une participation, il est possible de préciser la multiplicité :
• De l'acteur, afin d'indiquer que plusieurs instance de l'acteur sont impliquées dans une même instance du cas d'utilisation (exemple : les participants à une réunion).
• Du cas d'utilisation, afin d'indiquer qu'une même instance d'acteur intervient dans plusieurs instances du cas d'utilisation (exemple : un agent commercial qui traite plusieurs commandes d'un même client).
Pour définir les multiplicités sur une participation :
1. Sélectionnez la participation et affichez ses Propriétés.
2. Dans la page de propriétés, cliquez sur la liste déroulante puis sur Caractéristiques.
Une première section vous permet de définir la multiplicité de l'acteur, une seconde section permet de définir celle du cas d'utilisation.
Une fois définie, la multiplicité apparaît dans le diagramme.
