Utiliser les participants

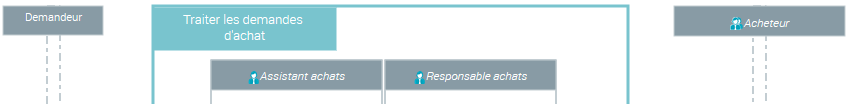

Exemple de participants
La présentation des participants dans les diagrammes s'appuie sur les piscines.
Créer un participant (acteur)
Pour créer un participant (acteur) dans un diagramme de processus :
1. Dans la barre d'insertion d'objets, sélectionnez
Participant (Acteur)
.
2. Cliquez à l'intérieur du cadre du processus.
La fenêtre d'ajout de participant apparaît.
3. Sélectionnez un participant existant ou créez-en un.
Le participant est alors positionné dans le diagramme.
Pour masquer le nom du participant, ouvrez son menu contextuel et sélectionnez la commande
Formes et détails. Dans l'arbre de gauche, cliquez sur le dossier “Nom court”, puis dans l'onglet
Contenu, décochez le champ
Nom court.
Ajouter une affectation à un participant
Vous pouvez affecter un objet existant à un participant.
Pour ce faire :

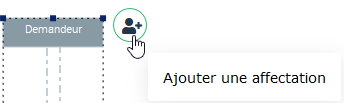

1. Cliquez sur le cadre du participant.
Une icône apparaît.
2. Cliquez sur l'icône Ajouter une affectation.
3. Sélectionnez les noms des objets que vous souhaitez affecter au participant.
Vous pouvez également affecter des objets nouveaux ou existants à un participant en utilisant la section
Affectation de la page de propriétés
Caractéristiques du participant.
Conditionner l'affectation d'un participant
Des acteurs, nouveaux ou déjà créés, peuvent être affectés aux participants d'un processus.
Exemple : dans le processus “Traiter commande d'achat”, l'opération “Analyser la demande d'achat” est prise en charge par le “Responsable des achats” mais est confiée à son assistant lorsque le responsable est absent. Pour représenter cela, on affecte les acteurs “Responsable achats” et “Assistant achat” au même participant.
Pour conditionner la participation d'un acteur :
1. Ouvrez la page de propriétés Caractéristiques du participant.
2. Dans la section Affectation, sélectionnez la ligne de l'acteur dont vous souhaitez conditionner l'affectation.
3. Cliquez dans la cellule à l'intersection de la colonne Condition d'affectation et du participant souhaité.
Le texte de la condition apparaît entre parenthèses à côté du nom de l'acteur dans le bandeau du participant.
