Définir un événement
Les natures d'événement
La nature de l'événement permet de spécifier sa position dans le traitement.
• Début : début de la séquence de traitement
• Attente : attente d'un événement (arrivée d'un message, d'un signal, etc.) avant de continuer le traitement
• Émission : déclenchement d'un événement (message, signal, etc.) et suite du traitement
• Fin : fin du traitement
Les types d'événement
Le type d'événement permet de spécifier ce qui va déclencher l'événement ou ce qui va être déclenché par l'événement.
• Aucun : le déclenchement n'est pas spécifié, généralement au début ou à la fin d'un processus
• Message : l'événement reçoit ou émet des messages
• Temporel : l'événement est déclenché par le temps
• Erreur : l'événement est déclenché par des erreurs ou émet des erreurs qui provoquent l'interruption du processus
• Escalade : l'événement est déclenché par une erreur ou émet une erreur non critique
• Annulation : l'événement réagit à l'annulation d'une étape du processus ou en déclenche l'annulation
• Compensation : l'événement traite ou déclenche la compensation d'un processus qui a échoué
• Conditionnel : l'événement est déclenché par une condition
• Lien : cet événement est utilisé pour relier deux sections d'un processus
• Signal : l'événement attend un signal ou émet un signal. Un signal émis peut être traité plusieurs fois
• Terminer : l'événement indique que toutes les étapes du processus doivent être arrêtées immédiatement sans compensation, ni traitement d'aucun des événements
• Multiple : l'événement a plusieurs déclencheurs
• Multiple Parallèle : l'événement a plusieurs déclencheurs simultanés
Les combinaisons des types et des natures d'événements

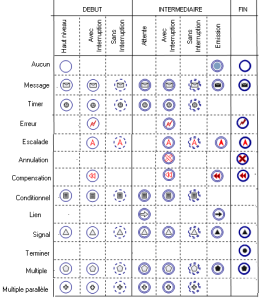

Le tableau suivant présente les combinaisons valides de type et de nature d'événements.
Interruption du processus en cours
L'occurrence d'un événement peut provoquer l'interruption du processus en cours. Cette caractéristique de l'événement est précisée dans un champ Interruption qui peut prendre les valeurs suivantes :
• Avec interruption
• Sans interruption
Par défaut l'événement interrompt le processus en cours.Créer un événement
Vous pouvez créer directement les événements les plus utilisés :
1. Cliquez sur le bouton Evénement dans la barre d'insertion et sélectionnez la nature de l'événement qui vous intéresse.
2. Cliquez dans le diagramme.
Le nouvel événement apparaît dans le diagramme.
Pour créer un événement d'une nature et d'un type particuliers :
1. Cliquez sur le bouton Evénement
dans la barre d'insertion.
dans la barre d'insertion.2. Cliquez dans le diagramme.
La fenêtre de Création d'un Evénement apparaît.
3. Renseignez le Nom Local.
4. Sélectionnez la nature du nouvel événement.
Par défaut la nature est Attente.5. Cliquez sur Suivant et sélectionnez le type d'événement que vous voulez créer.
Par défaut le type est Aucun.6. Cliquez sur OK.
Le nouvel événement apparaît dans le diagramme. La forme de l'événement respecte les conventions liées à son type et à sa nature.
Par défaut l'événement est Avec interruption.
